2017.04.01

144X144系列矩陣&模擬音頻交換核心

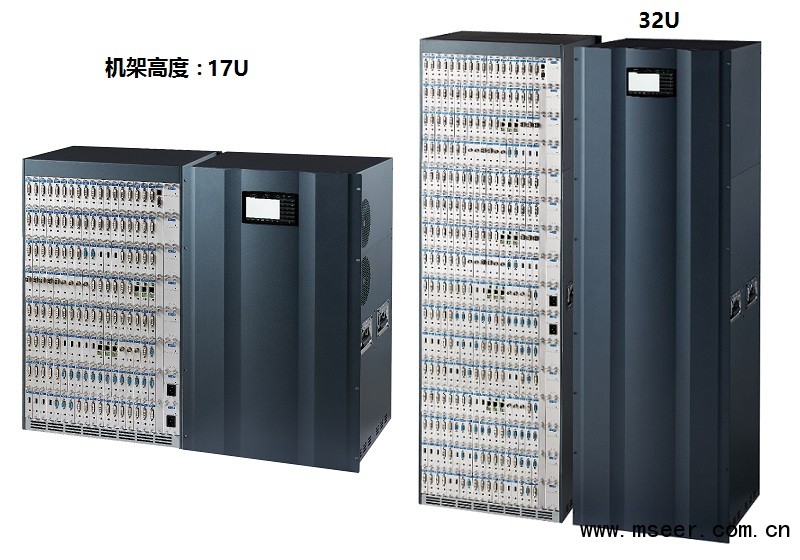

       SMD系列混插矩陣通過框架的模具+模塊化;內部結構的專業+智能化;電氣線路的優化+標準化等手段,重新設計、鍛造出了一款具有外形美觀漂亮;結構合理牢固;性能優越穩定的高端矩陣。整個系列分五個19英寸標準機型,分別是2U的9 x9、4U的18 x18、8U的36 x36、17U的72 x72和32U的144 x144。

SMD系列仍然是最經濟的單路單卡結構,每路信號最大帶寬為12.8Gbps的四總線設計,采用4:4:4無壓縮的采樣技術;內置多格式高清信號發生器, 6英寸1920 x1080顯示器及多點電容觸摸屏,具有強大的交互式觸摸控制功能和點對點監視1080信號的功能;通過兩者配合,方便在工地現場對系統進行檢測、調試。

SMD系列共有三種修改板卡參數的方式,分別是卡上的DIP撥碼開關、觸摸屏上設置界面和上位機軟件經RS232串口。三種方式都能修改信號的分辨率、刷新率及彩色空間格式。

SMD系列混插矩陣,兼容4K和2K系統信號,兼容HDMI1.4和3D信號。4K信號可選用HDMI、HDBaseT兩種接口形式作為輸入和輸出,目前4K信號還不能從2K輸出卡輸出,但2K信號能從4K輸出卡原格式輸出;可選擇CVBS、Y’PBPR、VGA、DVI(兼容HDMI)、3G-SDI(兼容HD和SD)、HDMI、Fiber、HDBaseT等接口形式作為2K信號的輸入和輸出。

SMD系列混插矩陣,內部設置智能安全管理器,在內部每個電源、每個交換核心、輸入卡、輸出卡及進出風口設置有傳感器,對這些重要部件和區域進行在線動態監測,并能根據監測數據,自動做出一系列對應措施,確保矩陣的安全運行。如當檢測到電源故障時,在電源插卡后面板和觸摸屏上同時給出報警指示;當監測到溫度高于預定值時,能根據監測數據,自動匹配調速風扇轉速,給予排風散熱等。

SMD系列采用更加可靠的高容錯率N+N電源熱備份設計,并支持熱插拔操作,完全支持7天24小時全天候工作。

SMD系列矩陣的單通道單卡熱插拔設計,最大程度的節省成本,利于系統升級、擴容及維護,特別適用于高端可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。

       產品特性

•單路單卡的模塊化結構,應用靈活,節省成本,便于系統升級、擴容及維護。

•電訊級核心數字交換芯片,具有超強的抗干擾及全天候工作能力。

•交換核心信號速率高達12.8Gbps,保證了超高清圖像信號的輸出,允許HDMI1.4和3D信號通過。

•支持多種接口信號格式的轉換輸出功能,支持視頻+音頻的數據同步切換,并外部模擬音頻的加嵌和減嵌。

•獨特的信號鏈路屏蔽設計技術,保證了信號的完整性。

•輸入端過電壓保護,降低了設備被損壞的概率。

•采用了全數字無壓縮傳輸,真正確保信號無失真。

•內置6英寸1920 x1080顯示器及多點電容觸摸屏,具有強大的交互式觸摸控制功能、內部狀態監測顯示和信號監視功能。

•智能化板卡管理技術,能通過卡上的DIP撥碼開關、觸摸屏上設置界面和上位機軟件,方便用戶對板卡參數的更改。

•內置智能安全管理器,能對內部重要部件和區域進行在線動態監測,并作出對應的一系列聯動措施。

•內置多格式高清信號發生器,配合6寸監視屏,便于對系統進行調試檢測。

•特殊的風道設計,配合PWM強力風扇,在智能安全管理器的控制下,確保矩陣處于安全的溫度環境下工作。

•采用更加可靠的高容錯率N+N電源熱備份設計,極大地提高了矩陣的安全運行能力。

•具備掉電狀態自動存儲保護、開機自動恢復記憶功能。

•提供多種管理方式:面板管理、RS232管理、網絡管理及計算機軟件管理。

技術參數

交換核最高速率:12.8Gbps

最高像素時鐘:297.0MHz

通道間隔離度:>65dB

最大傳播延時:5ns(±1ns)

切換速度:≤100ns

支持信號格式

輸  入:CVBS、YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT

輸  出:YPBPR、VGA、DVI、DVI-DL、6G-SDI、HDMI、Fiber、HDBaseT

音頻:支持視頻+音頻的數據同步切換,支持外部模擬音頻加嵌和減嵌

最高分辨率:3840x2160P30/1920 x1080P120

控制類型

面板按鍵:控制方式;電容觸摸屏

RS-232:控制接口:DB9;波特率與協議波特率:9600;數據位:8位

       停止位:1位,無奇偶校驗位;串行控制口結構:2=TX,3=RX,5=GND

TCP/IP:接口:RJ45;網絡控制協議:UDP;TCP/IP

規  格

電  源:220VAC, 50/60 Hz

電源備份方式:N+N電源熱備份

存儲環境溫度:-20°C ~ +60°C

工作溫度:0℃-50℃

相對環境濕度:5%~ 75%
